Zinguería de estufas

A partir de comentarios de Marcelo Primo de Córdoba, surge este post, que intenta registrar conocimientos de distintas fuentes respecto de zinguería.

+Sombrero Huracán
Es un sombrero que impide el ingreso de agua de lluvia al interior de la chimenea, pero sin perder tiraje. Su característica principal es que tiene simetría de revolución, por lo que su desempeño no varía con la dirección del viento.
La forma típica es esta:

Sombrero Huracan/Venturi

Sombrero Huracan/Venturi

Marcelo hizo sus propios sombreros huracán. Van fotos:

+Ramal Y
Es una pieza que sirve para unir dos tramos, o para hacer una salida en ángulo previa al tramo vertical final TVF (el que contiene el sombrero). De esta manera, los condensados del TVF se extraen del resto de la chimenea, y se aumenta la vida útil de la cañería. En la parte inferior del ramal se suele poner una tapa con un agujero, que permite que drenen los condensados, sin embargo, un pequeño agujero redice el tiraje, por lo que si hay que maximizarlo, se puede poner una lata que hay que vaciar cada tanto.
Van fotos de la pieza que preparó Marcelo Primo:

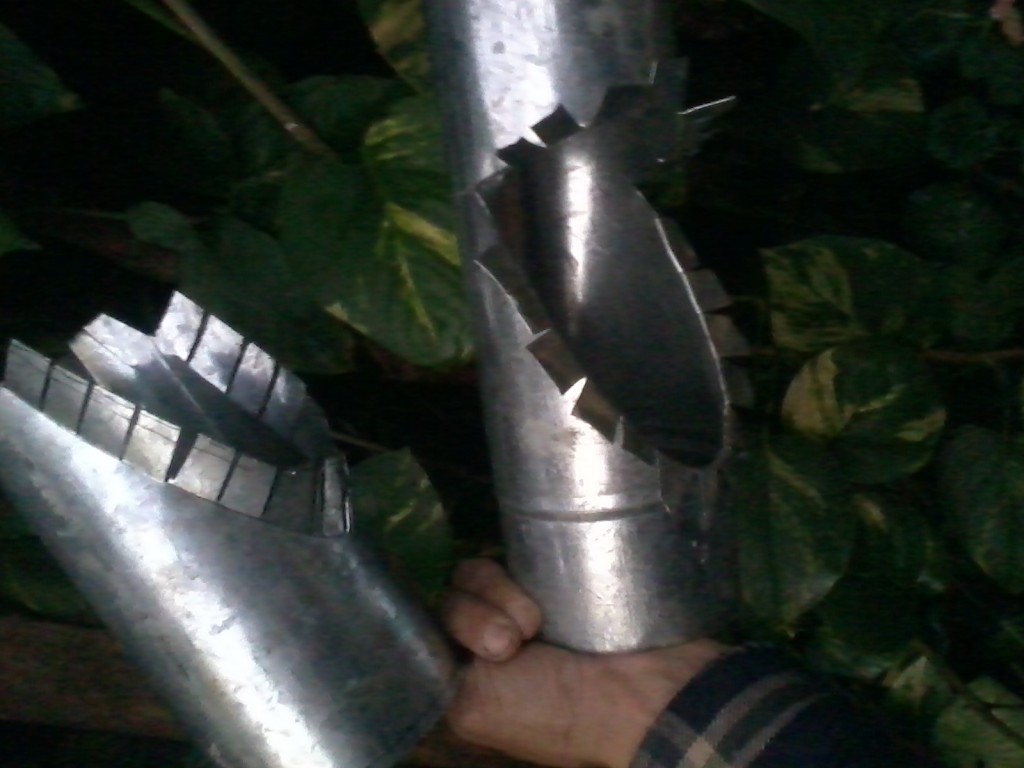

2015-09-02 19.11.32

Foto: Marcelo Primo

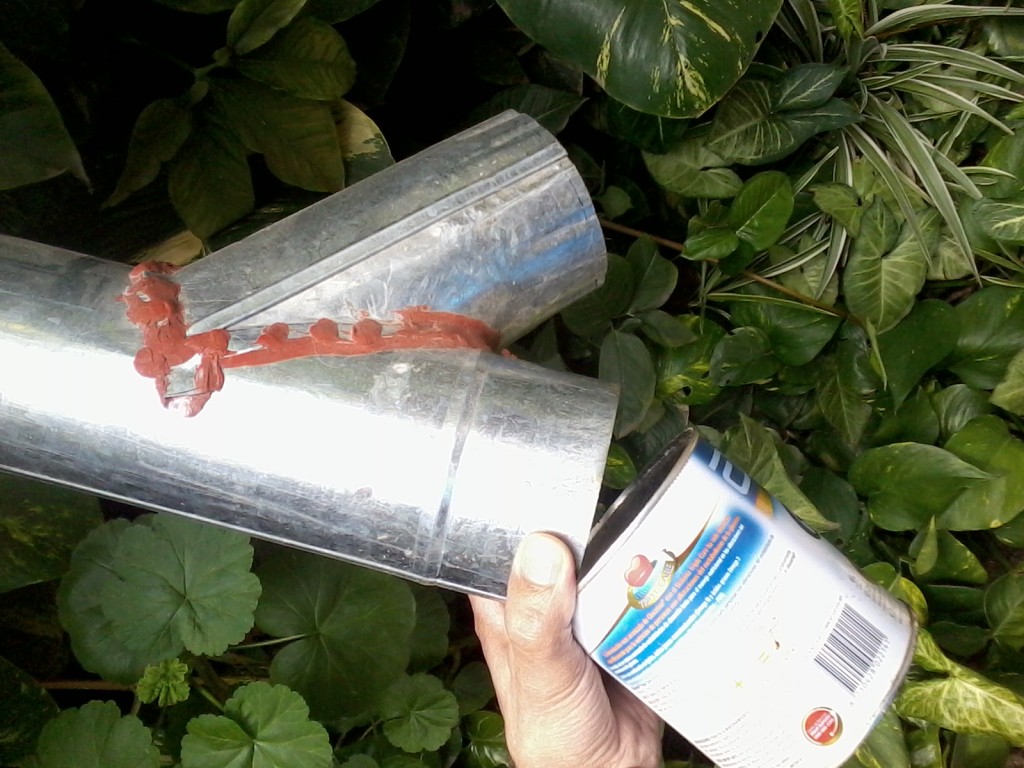

2015-12-19 14.26.16

Foto: Marcelo Primo

Instrucciones para el trazado:

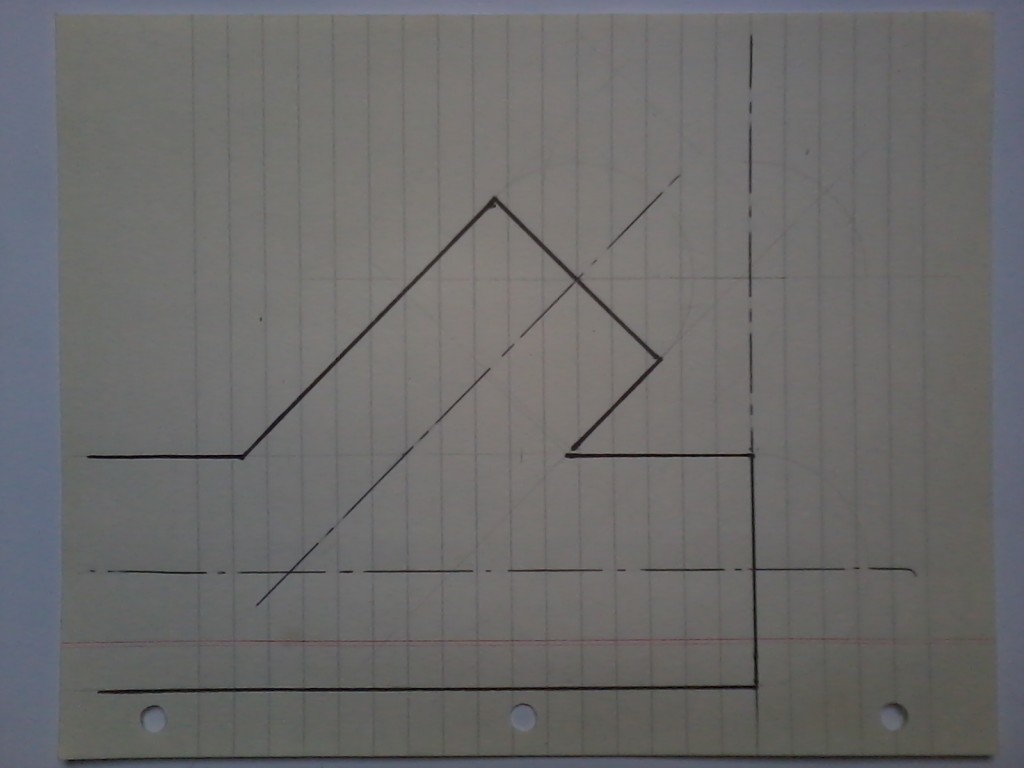

1- Trazar en vista de alzado. Con el ángulo que se quiera dar al encuentro (en este caso 45º)

2016-01-12 14.13.30

Foto: Marcelo Primo

2- Agregar semivista de perfil. Se dibujan los semicírculos que corresponden a cada tramo de caño, y se divide el perímetro de esos semicírculos en seis y tres partes (usamos un compás con la distancia entre puntas igual al radio). Nombrar los puntos 2 al .
De los puntos 2 al 6 trazar paralelas al eje d-k del tubo en ángulo.
Hallar los puntos h’, i’- m’, j’ – l’ y k’ dividiendo en tercios y sextos el semicírculo de sección del caño horizontal.
Desde los puntos h’, i’-m’, j’-l’ y k’ trazar horizontales a encontrarse con las rectas 2 a 6.
Se obtienen los puntos h-i-j-k-l-m-n, que corresponden a la curva de la unión de los dos tubos.

2016-01-12 15.39.43

Foto: Marcelo Primo

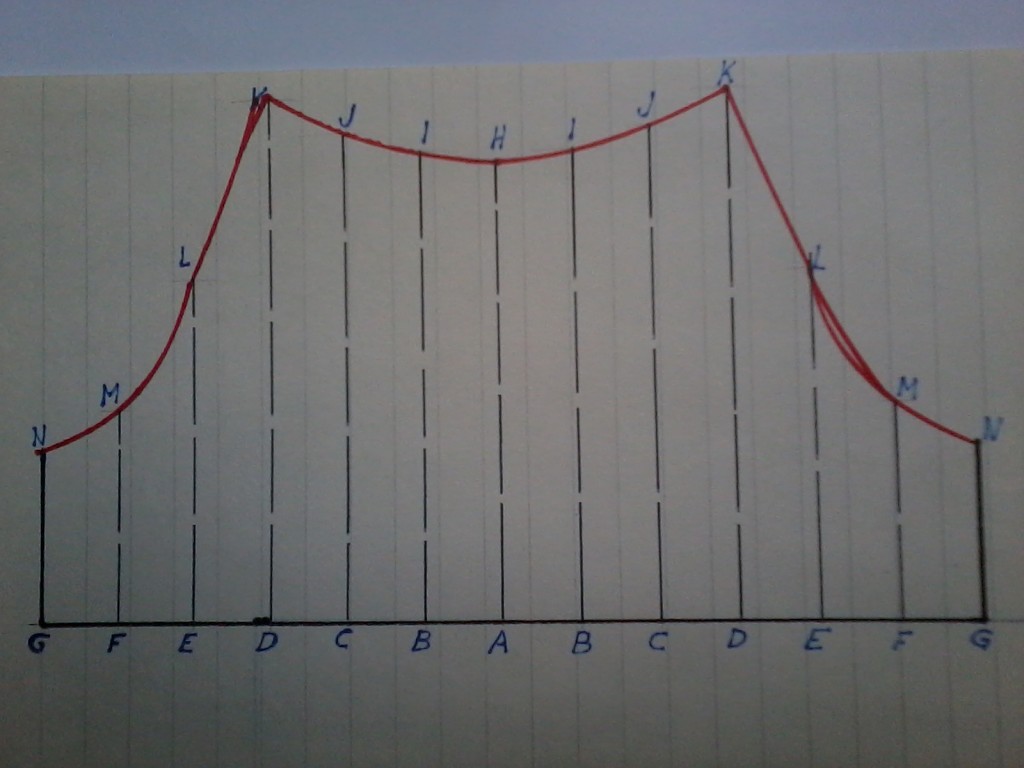

3- Plantilla del tubo superior. Trazar una recta G-G, de longitud igual a la circunferencia del caño en ángulo y dividirla en doce partes iguales. (usar para esto el compás). Surgen los puntos A al F.
Desde estas divisiones trazar perpendiculares cuyas medidas respectivas serán:
G-N = g-n
F-M = f-m
E-L = e-l
D-K = d-k
C-J = c-j
B-I = b-i
A-H = a-h.

2016-01-12 15.41.21

Foto: Marcelo Primo

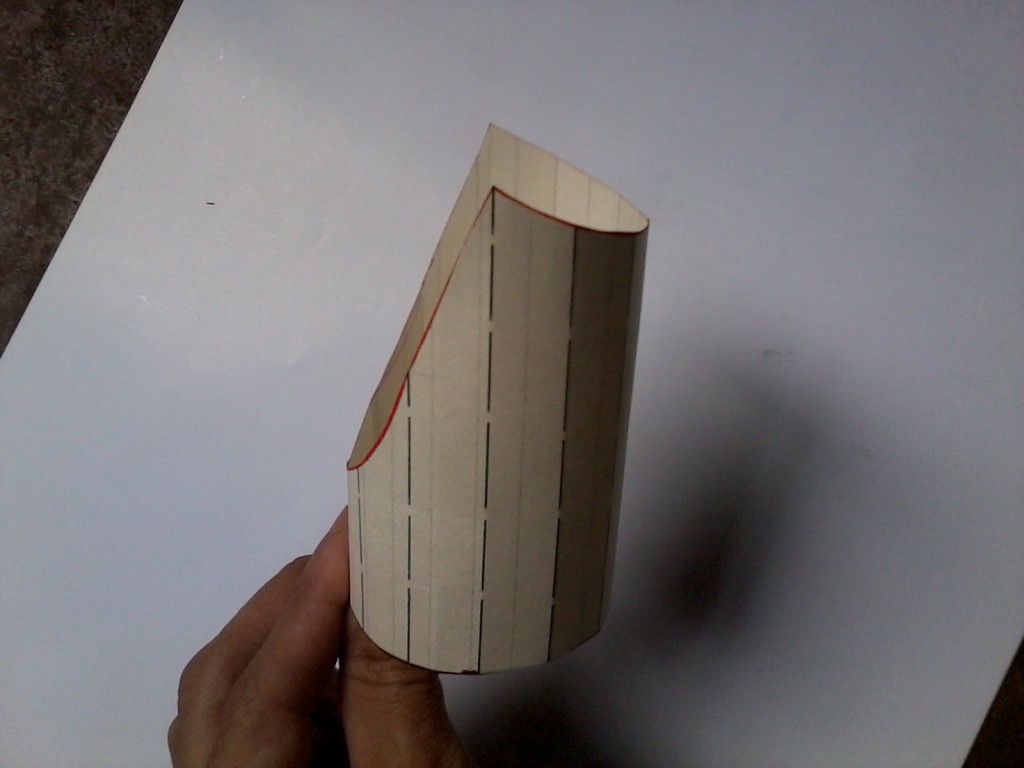

2016-01-12 15.52.22

Foto: Marcelo Primo

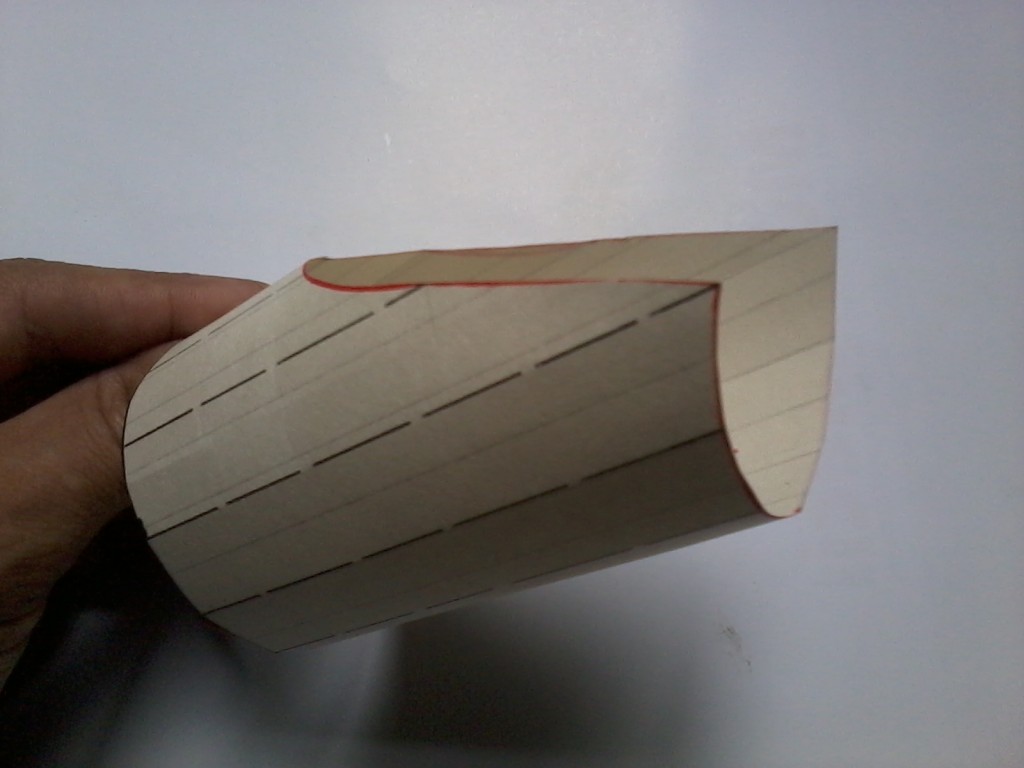

2016-01-12 15.52.32

Foto: Marcelo Primo

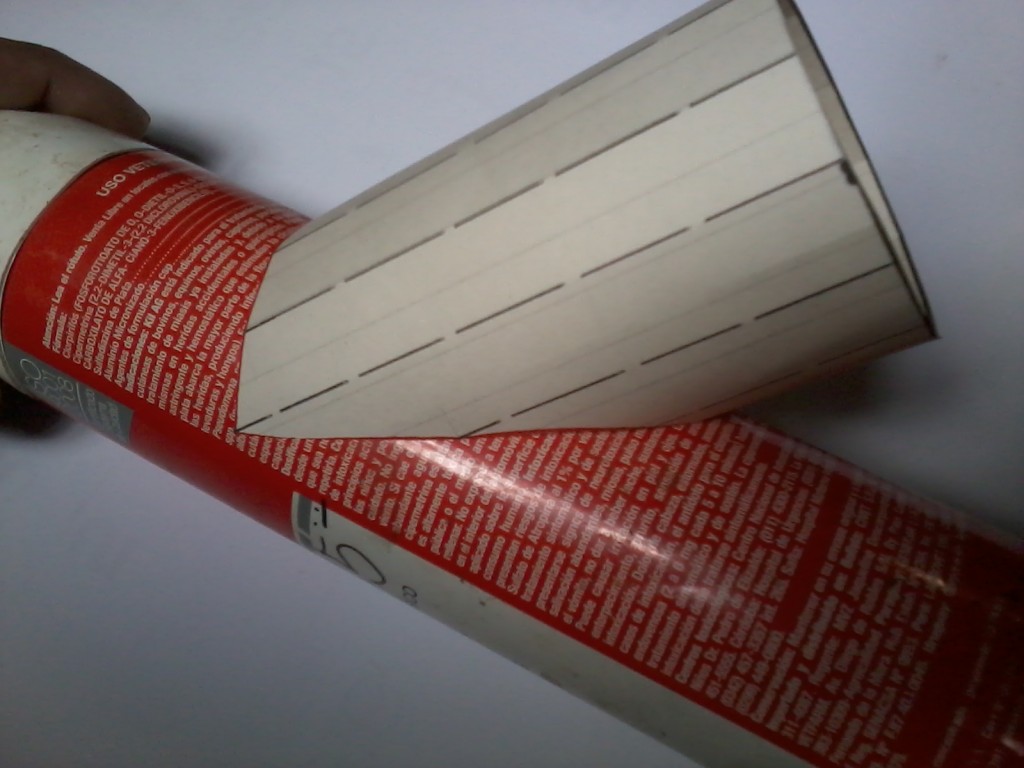

4- Trazado del tubo horizontal. Si la unión es a tope, no cambiamos nada, pero si es plegada,le agregamos lo que use el pliege (Fotos anteriores del tubo galvanizado). Con esto podemos marcar sobre el tubo inferior el agujero de la unión.

2016-01-12 15.55.45

Foto: Marcelo Primo

Material provisto por Marcelo Primo, editado por el autor.

+Caño exterior doble.
Aislando el caño exterior con un caño doble y aislación de lana de vidrio se mantiene más caliente la columna vertical, y el tiraje es mejor.
