Techo Vivo. Cómo organizar la minga

Pasó la minga del finde del 25 y 26 de Julio y nos quedó un 40% del techo cubierto, junto con observaciones que quería dejar escritas en algún lado.
A riesgo de quedar reduccionista y estructurado, intento dejar registrada la manera en que nos organizamos. La experiencia me demuestra que las tareas prolongadas y que requieren esfuerzo físico, cuanto menos desperdicio energético tengan, mejor. Y para eso, creo que hace falta organización.

Materiales. De todo, pero cosas que hicieron la diferencia:
-Guantes para todos los mingueros que vienen
-Abundantes baldes, en buen estado.
-Soga con roldana, y con un gancho en cada extremo. El primer día de minga, la soga tenía un solo gancho. Al segundo día agregamos un segundo gancho en el otro extremo de la soga, entonces cuando la soga está parada, arriba se esta desenganchando un balde, y abajo se está enganchando. Esto aumentó mucho la cantidad de baldes que se pueden izar por hora, y la tarea dejó de ser un cuello de botella.
-Poste con bandera para izaje.
-Pala champera.
-Carretilla con rueda neumática.

Hay tareas que requieren la presencia de pocas personas y que son preparativos y otras que son intensivas en mano de obra. Es importante que en un techo vivo, haya la mínima cantidad de gente pisando el techo y desgastando las capas del plástico, acortando su vida útil. Las posiciones varían en función de la superficie del techo y de qué tan lejana de la zona de izaje está la colocación de champas.

+Preparativos:
-Poner el cartón
-Poner el plástico
-Poner el geotextil
-Poner los rolos de contención perimetral (nota acerca de la contención que usó Pedro Huerta). (nota acerca de la fijación de los rolos)
-Poner la contención de piedras envuelta en la media sombra.

Preparacion previa

Preparacion previa

Una vez que está allanado el camino, empieza el movimiento grante. Subir el sustrato y las champas.

+Tareas intensivas:
-La experiencia que tuvimos este finde es que con 8 personas tuvimos el equipo mínimo para poder realizar esta tarea. Si hay más gente, hay más rotación en las tareas físicamente intensas.

Cortachampas. Una o dos personas, con una pala plana corta las champas del suelo, de la zona del terreno elegida para donar el pasto.

Cortachampas

Cortachampas

Carretillero. Una persona transporta las champas desde la zona de extracción de champas a la zona de izaje. El cortachampas corta la champa y el carretillero la toma de la pala y la coloca en la carretilla.

Cargadores. Dos personas en la base de la zona de izaje, colocan las champas en los baldes (en esta minga usamos unos 20) vaciando la carretilla, y los van enganchando en la soga. Mientras tanto, el carretillero recibe los baldes vacíos que le tiran (se dejan caer lotes de 3-4 baldes) desde el techo.

IZAJE

IZAJE

Descargadores. Dos personas. Una tira de la soga subiendo el balde, cuidando que el gancho libre quede a disposición del cargador abajo. El otro descargador ataja el balde que sube y lo pone a disposición del transportador en el piso.

Desenganche/descarga

Desenganche/descarga

Transportador. Carga entre 2 y 5 baldes de champas o sustrato a la zona de colocación, y a su regreso trae los baldes vacíos.

Colocador. Desparrama el sustrato, midiendo con un taco de madera el espesor del mismo, y asegurandose que éste sea parejo en todo el techo. Cuando la tanda de izaje cambia a champas, es el que las coloca, decidiendo donde va cada champa, acomodando el sustrato para que queden parejas, y con la tierra suelta que queda en el fondo de cada balde rellena las calles que se van formando.

Transporte y colocacion

Transporte y colocacion

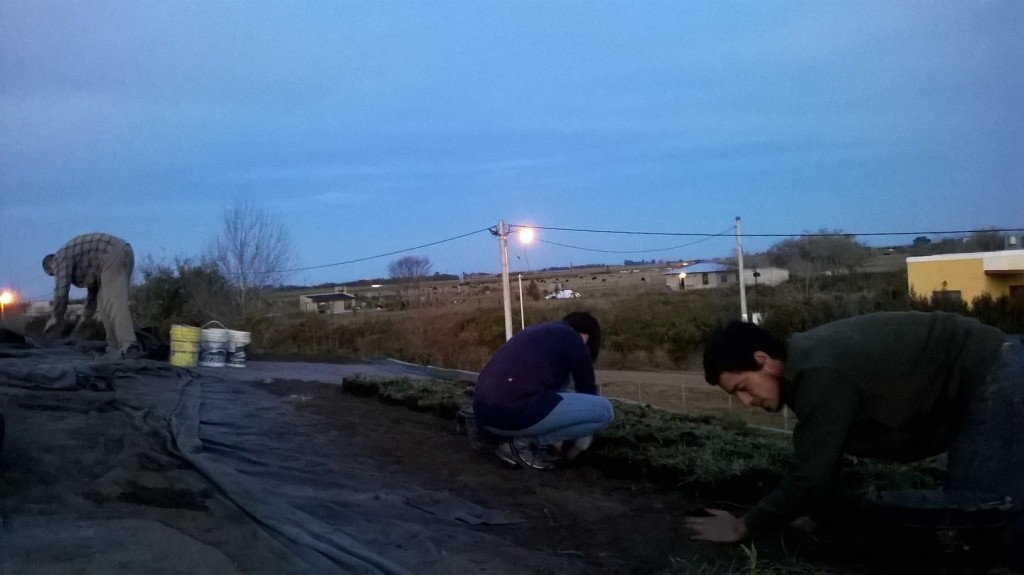

WP_20150725_18_17_34_Pro

Cocinero/Equipo de cocina. Comida vegana es ideal. Un buen guiso de lentejas, unas hamburguesas de arroz, ensaladas, té o mate al final, y a seguir. Los canelones con salsa mixta, los tallerines con bolognesa o el asadito son para otro tipo de domingo. O tal vez ya van dejando de ser.

Organizador/es. Van rotando por todas las posiciones, de manera de conocer el esfuerzo físico de cada tarea, y nivelando tareas con mingueros. Verificar que cada puesto tenga resueltos en gran medida situaciones de ergonomía y criterios de decisión. Van revisando el progreso de las tareas, eligiendo las zonas de extracción de champas, las prioridades de colocación de champas, decidiendo cuando se sube sustrato y cuando se suben champas. Van midiendo el tiempo de cada bloque de trabajo, regulando el esfuerzo físico de los mingueros, asegurandose que rolen botellas de agua y mate, que esté la comida disponible a un horario razonable. Es un rol multitarea complejo y desafiante. Identificar qué tareas están sub atendidas y se están convirtiendo en cuello de botella. Es fácil. Se verán baldes amontonados alrededor de una persona muy ocupada, y el resto de la cadena estará parada con los mingueros distraidos. Con el correr del tiempo, los mingueros van ganando experiencia y confianza, tanto en ellos como en los compañeros, conociendo las tareas. Una minga ideal, creo, tiene mínima intervención del organizador, y las cuestiones se van solucionando de manera orgánica entre los mingueros.

Coca y Tita.
WP_20150726_17_23_23_Pro

Es excitante pensar qué sucederá cuando se terminen estas tandas de casas y toda esta energía y experiencia minguera queden a disposición de la sociedad.

+Otros posts relacionados al techo vivo:
Descripcion general del techo.
Conectores para los rolos de eucaliptus.
Tratamiento para xilofagos y hongos en madera del techo.
Preguntas frecuentes acerca del techo vivo.

Preguntas frecuentes acerca del techo vivo

Buenas. A medida que pasa el tiempo, se van repitiendo algunas preguntas. Acá trato de recopilarlas.

1.- Y… no se llueve?
No, hemos tomado las precauciones desde el diseño para tener un techo que nos dé una vida digna, sin goteras ni filtraciones. La tecnología de techos vivos se emplea desde la época de los vikingos y ha visto algunas mejoras desde entonces.

2.- Y cómo cortás el pasto?
Debajo de las champas de pasto hay una capa de tierra negra empobrecida con arena (también podria ser perlita). Entre la tierra que vino con la champa y la capa de tierra empobrecida, hay unos 15-20 cm de tierra en total. No todas las plantas pueden sobrevivir con ese espesor de tierra, y limitando la profundidad de las raices, se limita la altura de las plantas por encima (biólogos ataquen!). Pasó un año ya de la colocación de las champas, y todavía no hemos hecho ningun corte.

2,5.- Ahora te falta la oveja que te corte el pasto.
No, no hace falta el corte de pasto, ni la oveja. Aunque la idea está buena.
Hay una confitería en Cariló que se llama Grunwald. Tiene unos 50 años. Tiene techo vivo con una rampa desde el piso hasta el techo, y una oveja que podía subir por esa rampa y pastar en el techo. Esa arquitecta (no sé su nombre) fue una visionaria.
En charla con Joa Gracián de Córdoba, me cuenta que trabajó en esa confitería, hace unos 20 años. Que tenía que hacer que la oveja subiera o bajara todos los días. Que a veces se resistía, y la corría con el chorro de agua de la manguera, y que a veces la oveja se caía del techo…
Casi que puedo ver la imagen. Estás tomando el te con tu porción de strüdel, admirando lo que queda de bosque, y de pronto, una oveja cae frente a tus ojos!

Foto por Santiago Gaudio

Foto por Santiago Gaudio

3.- Cómo son las capas de material?
De abajo hacia arriba:
-Rolos de eucalipto canteados, y tratados con CCA.
-Machimbre de pino de 1 pulgada. Vino sin tratar. Lo pintamos con gasoil + naftalina como tratamiento anti xilófagos (6 bolitas molidas por cada litro de gasoil). Con el primer invierno, y ventilando poco la casa, aparecieron hongos, y nos dimos cuenta que no habíamos aplicado nada anti fúngico.
-Membrana asfáltica de 3mm con capa de aluminio. Pegada a la madera. Hay otra escuela, que dice que sólo hay que pegar la membrana a la membrana misma, sólo en los solapes, y así formar una gran cubierta de membrana que flota sobre la madera, para que las dilataciones de la madera no rajen la membrana. En casa no hicimos esto. La pegamos a la madera en todo el techo. El razonamiento detrás de esto es que la membrana absorbe dilataciones. Tanto en su capa asfáltica, como en su capa de aluminio, que tiene un corrugado.
-Cartón. Es aislante térmico.
-Plástico de 400 micrones.
-Geotextil.
-10 cm de tierra empobrecida con arena o perlita.
-Champas de pasto extraidos del terreno mismo. De esta manera se cuenta con pasto adaptado al régimen hídrico y solar de la zona. También es cierto que en la zona, la capa de humus es de 50 cm, y no de 20 como será en el techo, pero preferimos pasto local y gratis antes que pasto comprado y que vino viajando a la distancia.

3,5.- Si ya tenés aislación hidrófuga con la membrana asfáltica, para qué ponés el plástico de 400 micrones?
El plastico tiene la utilidad de no dejar pasar el agua. Si bien ya está la membrana asfáltica para ese uso, constituye una barrera final, pues en las raíces de las plantas conviven microorganismos que degradan el asfalto.

4.- La membrana asfáltica la pegaron a todo el techo o solo en los solapes?
Ver 3.

5.- Y si en vez de subir champas, sólo pongo la tierra y tiro semillas?
No lo recomiendo. Las raices de las plantas de las champas forman una trama que retiene el sustrato. Si contás con que las semillas germinen, y tenes que esperar hasta que las plantas se desarrollen para que se retenga el sustrato, te arriesgás a que te encuentres con una estación lluviosa y se lave el sustrato. Y tengas que volver a subir tierra.

5,5.- Pero si tiro semillas y tapo la tierra con una malla, tipo mediasombra hasta que las plantas se desarrollen?
Mi experiencia con el techo vivo es esta:
Tenemos un techo de 145 m2 (23 m2 son de aleros). En Febrero 2014 hicimos una minga de techo vivo. Partimos con el techo sólo con la membrana asfáltica.
La minga incluyó poner el cartón, plástico, geotextil, rolos de borde y canaleta de piedras. Llegamos a completar un 80% del perímetro (rolo y piedras), subir un 40% de superficie de sustrato empobrecido, y un 25% de champas de pasto.
Ahí donde sólo subimos la tierra pero no la cubrimos ocn champas, tapamos con mediasombra para que no se lave.
Un año después, no hemos vuelto a ponerle energía al techo, y la tierra que estaba debajo de la media sombra, sin champas encima, se lavó casi completamente.
Asique, si aún así vas por la idea de tirar semillas+mediasombra, y no champas, creo que te arriesgás al lavado del sustrato, pero puede que tengas suerte y eso no suceda.
Así quedó el techo al terminar esa jornada de minga:
IMGP3297

6.- Esos rolos de eucalipto pesan un montón! Como los subiste?
Con Matías, el constructor que hizo la casa, ideamos un dispositivo para reducir el uso de fuerza al momento de subir los rolos a su posicion final. Va video:

7.- Cómo evitás que los bichos se coman tu techo?
Una opción es usar Eucaliptus saligna, y confiar en la sabiduria popular que dice que los bichos no se comen la saligna.
La otra es aplicar veneno para que la madera no sea apetecible por los bichos. Acá un post al respecto. http://www.lacasat.com.ar/?p=303

8.- Cual es la pendiente del techo?
10º.
17,6%
El techo tiene 3m en su perta baja, y 4 en su parte alta. Hoy lo haría medio metro más bajo.

9.- Qué especies de plantas pusiste en el techo?
Pusimos lo que vino con el pasto del terreno (no existe una especie vegetal que se llame pasto) y en las callecitas que se forman entre las champas, pusimos plantines seleccionados por el INTA Castelar:
Portulaca Gilliesii
Phyla Canescens
Senecio Ceratophylloides
Sedum Mexicanum
Gomphrena

10.- Cómo organizo una minga de techo vivo?
Esta es una opción: http://www.lacasat.com.ar/?p=530

11.- Qué espesor de tierra ponés?
El límite inicial es la estructura. No poner más tierra de la que soporta la estructura. Es una inversión hacer un cálculo estructural con alguien idóneo. En casa lo hicimos con Carlos Placitelli. http://abc-bioarquitectura.wix.com.
Luego, el espesor total de tierra es de entre 10 y 20 cm.
En mi opinión, cuanto mayor espesor, mejor. Más inercia térmica y aislación.

12.- Hay libros al respecto?
Si.
-Carlos Placitelli editó uno y lo vende en PDF.
-Gernot Minke también tiene uno, editado por BRC Ediciones: http://brcediciones.wix.com/brcediciones#!techos-verdes/c11fp
Muy recomendable. Se consigue a través de Biblioteca Permacultura, de Nico Biebel: permabiblio@gmail.com

X.- Faltan más. Las iré subiendo con el tiempo.



+Posts relacionados con el techo:

Descripcion general del techo: http://www.lacasat.com.ar/?p=55
Conectores para los rolos de eucaliptus: http://www.lacasat.com.ar/?cat=10
Tratamiento para xilofagos y hongos en madera del techo: http://www.lacasat.com.ar/?p=303

TECHO-Conectores

Los palos de saligna se rajan en los extremos, avanzando hacia el centro (en el sentido axial) con lo que las fibras a tracción y a compresión dejan de estar vinculadas, y el palo deja de comportarse como un sólido macizo a la flexión, y se empieza a parecer a una pila de maderas (su resistencia disminuye).
La solución industrial a esto son los “conectores de chapa punzonada” o “conectores anti rajadura”. Fotos:

Conector. Foto 1

Conector. Foto 1

Conector. Foto 2

Conector. Foto 2

Conector. Foto 3

Conector. Foto 3

Los palos comprados suelen traer estos conectores en sus extermos, sin embargo, en el corte a medida, de una pieza larga se suelen obtener varias más cortas, por lo que la cantidad de extremos requiriendo este conector aumenta.
El proveedor de estos conectores en Argentina (según encontré) es Tefquim, a quien contacté primero, por teléfono, y leugo con varios mails. Nunca cotizaron. Habrán pensado que una sóla caja no valía la pena el esfuerzo?

Hubo que generar una solución local. Lo primer que se me ocurrió fue una pieza de chapa cuadrada, que tuviese inscripta en su interior el círculo de la sección del palo, y doblar las puntas hacia lso costados, y ahí un clavo.

Conector Chapa

Conector Chapa

Pero lo resultante de esto eran pedazos muy grandes de chapa.

Lo siguiente fue una estrella parecida a la del símbolo de los Red Hot Chilli Peppers, pero nuevamente, mucha chapa.

Conector RHCP

Conector RHCP

.

Finalmente, un zuncho:

Conector Zuncho

Conector Zuncho

A partir de chapa galvanizada Calibre 18 (1,2mm), de longitud equivalente a 1,5 veces la circunferencia del palo. Con 1 par de agujeros en cada extremo. La colocación es:
-Clavar un extremo con 1 clavo espiralado de 3″ en cada agujero.
-Curvar el zuncho dando la vuelta, de manera que quede helicoidal-
-Con un tornillo cementado punta aguja atornillar al palo. El tornillo se orienta en un ángulo respecto del radio, de manera que a medida que se mete en la madera, arrastra el zuncho y lo tensa. Luego se clava un clavo espiralado en el agujero restante. Orientativamente, un clavo cuesta 10 centavos, y un tornillo 80.
Así lo pensé:
zuncho aplicado

Y así quedó:
IMGP1000

LO BUENO: Me quedé corto con el lote inicial de zunchos, y fui a un zinguero local, y dejándole una muestra me hizo las piezas que necesitaba. Las opción cuadrada también la hubiera podido hacer, pero era más cara, y la RHCP (que salía de pantógrafo) esa si que no la iba a poder hacer)
En los extremos que no quedan a la vista (porque el extremo queda perdido en el mortero), decidimos ir por una opción más económica y argentina:
IMGP1001

MENSULAS.
Así las pensé:
mensula 2

mensula 1

(Por supuesto que tanta medida reacional se fue al tacho al encontrarse con la heterogeneidad de los palos, pero hacía falta un punto de partida)

Así quedaron:
IMGP1006

IMGP1005

IMGP1003

IMGP1002

IMGP1001

IMGP0998 - Copy

IMGP0997

Así viene la casa:
P1130397

P1130396

P1130395

P1130403

P1130398
